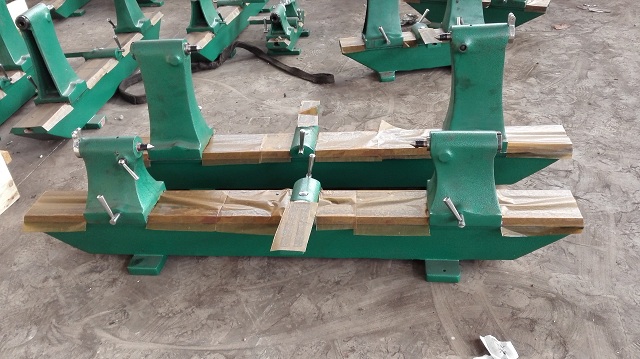

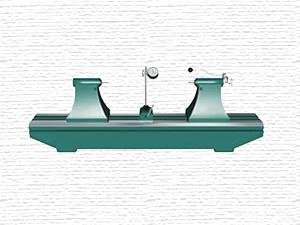

偏擺儀

偏擺儀,高精度偏擺儀,新型偏擺儀又稱偏擺檢查儀、偏擺檢測儀、偏擺測量儀、擺差儀，偏擺儀主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動。本公司生產的偏擺儀具有設計新穎，美觀大方，精度高，易操作等優點，使用本儀器可大大提高工作效率和測量精度。偏擺儀采用HT250-HT350高強度鑄鐵制造。

產地：河北省>泊頭市

供應商：河北精工機床制造有限公司

562119475

電話：13932735398 座機：0317-4580234

偏擺儀詳細內容

偏擺儀,高精度偏擺儀,新型偏擺儀又稱偏擺檢查儀、偏擺檢測儀、偏擺測量儀、擺差儀，偏擺儀主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動。本公司生產的偏擺儀具有設計新穎，美觀大方，精度高，易操作等優點，使用本儀器可大大提高工作效率和測量精度。偏擺儀采用HT250-HT350高強度鑄鐵制造。

偏擺儀是精密的檢測儀器，操作者_熟練掌握儀器的操作技能，精心地維護保養，并指定專人使用。偏擺儀_始終保持設備完好，設備安裝應平衡可靠，導軌面要光滑，無磕碰傷痕。工件檢測前應先用檢驗棒和百分表對偏擺儀進行精度校驗，在確保合格后，方可使用。

偏擺儀主要技術參數：
1、莫氏2號_60°錐面對莫氏錐的徑向圓跳動≤0.005mm
2、_軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm
3、被測零件_直徑270mm-400mm
4、測量長度300mm、500mm、1000mm、1500mm、2000mm

5、型號有PBY3017型、PBY3025型、PBY3030型、PBY5017型、PBY5025型、PBY5030型、PBY10017型、PBY10025型、PBY10030型、PBY15023型、PBY20023型

規格	中心高	測量直徑	精度
規格	中心高	測量直徑	平行方向μ m	垂直方向μ m
300	170	≤270	≤ 8	≤ 5
300	250	≤450	≤ 8	≤ 5
300	300	≤550	≤8	≤5
500	170	≤270	≤ 8	≤ 5
500	250	≤450	≤ 8	≤ 5
500	300	≤550	≤8	≤5
1000	170	≤270	≤ 10	≤ 8
1000	250	≤450	≤ 10	≤ 8
1000	300	≤550	≤10	≤8
1500	230	≤400	≤16	≤15
2000	230	≤400	≤30	≤20
